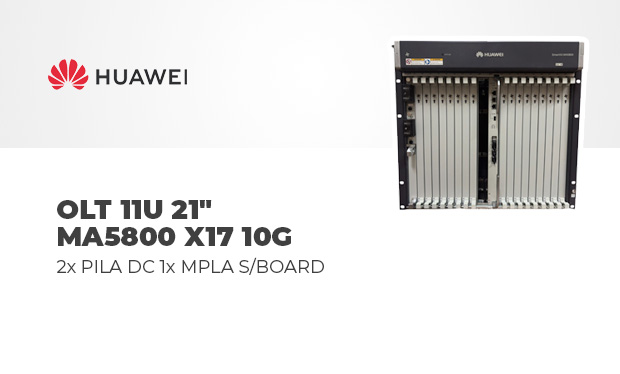

F. OLT HUAWEI 11U 21" MA5800 X17 10G 2*PILA DC 1*MPLA S/BOARD

Acompanha
CHASSIS 21" X17 MA5800
1x placas controladora MPLA
2x placas PILA alimentaçao



NÃO ACOMPANHA MODULOS
NÃO ACOMPANHA PLACA GPON
NÃO ACOMPANHA CABO DE ALIMENTAÇÃO

Características e especificações
Detalhes do produto
Marca: Huawei
Número do modelo: MA5800-X17

Características
17 Slots de serviço
GPON / 10GPON, 40G / 100GPON pronto
262144 Endereço MAC,
8 vezes superior ao MA5680T
Suporta mais de 8 vezes o endereço MAC e a tabela ARP mais do que MA5680T
Suporta 4 * portas upstream GE / 10GE incorporadas na placa de controle principal MPLA
Suporta GPHF de porta GPON de 16 portas, GPSF
Suporta placa de interface 10 portas 10GPON XGHD, TWED
Suporta 1:64 eOTDR
Suporta o padrão DOCSIS 3.1

O Huawei MA5800 X17 é um terminal de linha óptica de última geração (40T), tem 17 slots de serviço, cada slot de serviço possui capacidade de transferência de 200G, evolui suavemente para 40G / 100G PON. Apoie até 8 vezes o endereço MAC e a tabela ARP do que o MA5680T, facilita a configuração e a expansão do serviço.

16 portas placa de serviço GPON GPSF, 8 portas placa de serviço 10G PON XGHD é recomendado placa de serviço para MA5800 X17

especificações do produto
Capacidade de comutação do sistema 7 Tbit / s
Largura de banda máxima por slot
H901MPLA: 100 Gbit / s
Número máximo de endereço MAC 262144
Número máximo de entradas ARP / roteamento 65536
Número máximo de usuários de vídeo concorrentes de 4K 16000
Portas GPON 272
10G GPON portas 136
Portas GE / FE 816
Portas 10GE 136
Gabinete suportado N63E-22

Placa suportada
Painel de controle
H901MPLA
Suporta funções de relógio stratum-3 trabalhando com MPLB e MPLA

Placa de interface Upstream
H901NXED Placa de interface Enhanced 8-port 10GE upastream, suportando a transmissão upstream 10GE / GE Ethernet. O NXED é usado quando as portas a montante atualmente fornecidas no MA5800 não são suficientes.

Placa de serviço
H901GPHF Fornece 16 portas GPON para
serviços de acesso
H901GPSF Fornece 16 portas GPON para serviços de acesso domiciliar
H901XGHD Fornece 8 portas GPON 10G assimétricas para serviços de acesso.
H901TWED Fornece 8 portas simétricas 10G GPON para serviços de acesso.
H901EDSH Placa a montante E1 de 32 canais, suportando o modo TDM nativo.
H901OGHK Placa de interface ótica GE / FE agregada de 48 portas, que suporta até 48 canais de GE / FE
H901OXHD Placa de interface ótica 10GE agregada de 8 portas, que suporta a agregação Ethernet GE / 10GE.
Placa de energia
H901PILA Fornece entrada de -48V DC

Painel de monitoramento do ventilador
H901FMLA Poder do fornecedor para os fãs; controla e moniotes os fãs
H901FMMA Poder do fornecedor para os fãs; controla e moniotes os fãs

Dimensões
(L x P x H) (mm) 11 U e 21 polegadas de largura
Excluindo suportes de montagem: 493x287x 486
Incluindo suportes de montagem: 535x287x486
Peso máximo (incluindo suportes de montagem) 45 kg
Corrente de entrada máxima 60 A

Fonte de energia
Modo de alimentação: DC
faixa de tensão de trabalho: -38,4 V a -72 V
Tensão nominal: -48 V / -60 V

Temperatura ambiente
-40 ° C a + 65 ° C O MA5800 pode iniciar com um mínimo
O MA5800 pode iniciar a uma temperatura mais baixa de -25 ° C e funcionar a -40 ° C.

Nota: A temperatura de 65 ° C refere-se à temperatura mais alta medida no orifício de entrada de ar da subtração de serviço.
Umidade ambiente 5% de HR a 95% de HR
